1.设备简介

1.1.工作原理

回转式机械格栅是由耙齿装配成一组回转格栅链，在电机减速器的驱动下，耙齿链进行逆水流方向回转运动，耙齿链运转到设备的上部时，由于槽轮和弯轨的导向，使每组耙齿之间产生相对自清运动，绝大部分固体物质靠重力落下，另一部分则依靠清扫器的反向运动把粘在耙齿上的杂物清扫干净。按水流方向耙齿链类同于格栅，在耙齿链轴上装配的耙齿间隙可以根据使用条件进行选择，当耙齿把流体中的固态悬浮物分离后可以保证水流畅通流过。整个工作过程是连续的，也可以是间歇的。

1.2.适用行业

> 城市污水处理                         > 饮料行业

> 自来水厂                               > 纺织行业

> 食品加工业                            > 屠宰行业

> 造纸废水                               > 制药废水

> 皮革业                                  > 石油化工

为方便客户对我公司回转机械格栅产品的配置、技术参数和特点进行深入了解，更为便捷快速的进行设备选型，特进行如下设备选型指导。

2. 选型说明

2.1.LF回转式机械格栅简介

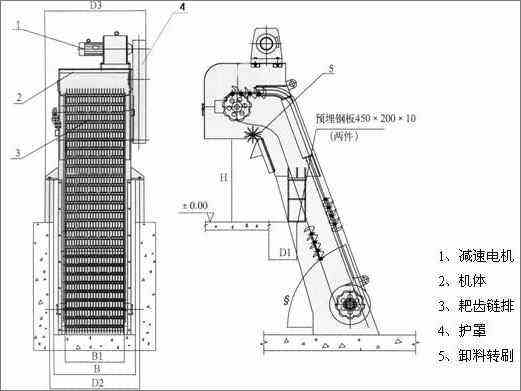

回转式机械格栅栅隙可以从3mm-20mm，单机设备宽度适合300-1800mm，如果机宽超过1800mm，则可以做成并联，中间部分用公用墙分隔，设备沟深有客户定制一般不小于0.8m，不大于15m。（如图）

2.2.设备选型须知

要明确的参数有：

＞渠宽

＞渠深

＞栅隙

＞排渣高度

＞安装角度

＞机架材质

＞耙齿材质

＞过水流量（客户设计的过水流量V设备最大过水流量）

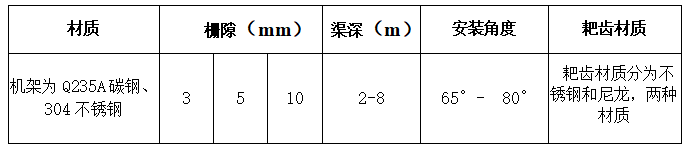

2.2.1.产品类型

2.2.2.选型步骤

＞ 确定渠宽：渠宽数值比设备宽数值大100m,如:渠宽600mm,则设备宽度应选500mm。

＞ 确定渠深：渠深为非标准，计算方法咨询客服。

＞ 确定栅隙：根据需求选择格栅栅隙。

＞ 确定安装角度：商城在售安装角度：60/65/70/75/80度

＞ 确定机架材质：是碳钢还是不锈钢。

＞ 确定耙齿材质：尼龙/不锈钢；

＞ 过水流量

2.2.3.设备外形尺寸计算及运输

回转式机械格栅设备宽度根据客户提供的渠宽，排渣高度来计算设备的长度，设备的长度主要是根据正玄定理来计算，举例说明：

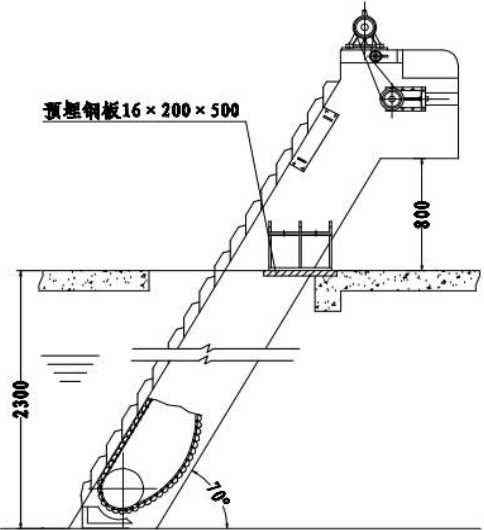

如图，渠深为2.3m,—般情况下设备的出渣口高度为0.8m（也可以根据客户需求来定制）, 则垂直高度为2.3+0.8+0.7=3.8m,安装角度为70°,根据正玄定理

       sin 70°= 垂直高度/设备长度

则   设备长度（m）= 垂直高度/sin 70°（正玄值可用科学计算器或査正玄表）

算出设备的外形尺寸后报给运输公司来核算运费，运输为整机运输。

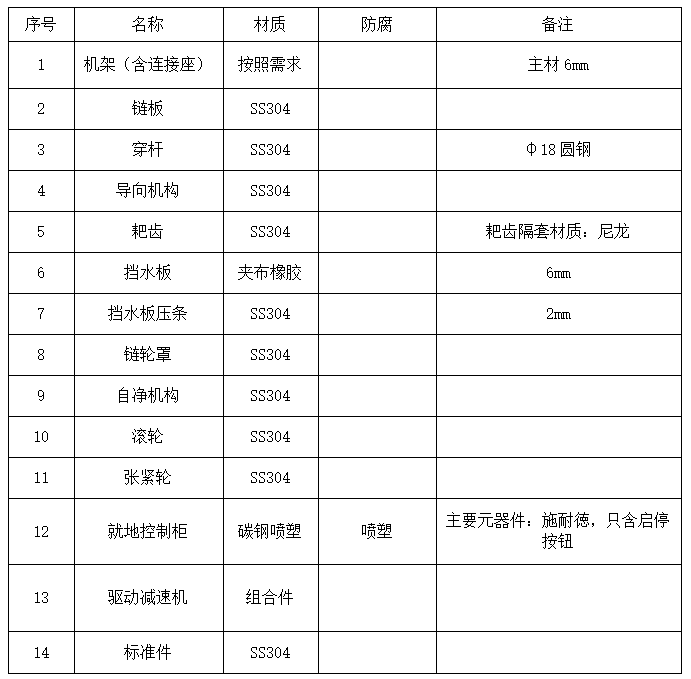

2.2.4.设备配置表

注：供货期一般为18-25天，供货范围同设备配置表。

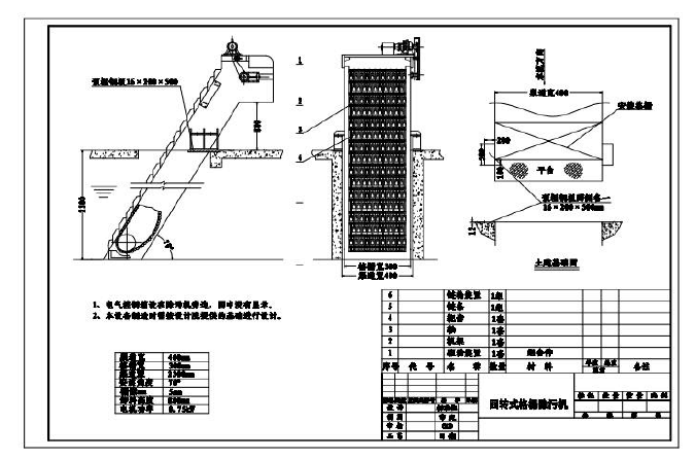

2.2.5.设备图纸及安装

2.2.6.安装

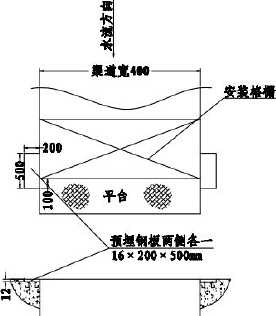

可根据设计在渠道两边预埋钢板，安装时预埋板与格栅支撑脚对接后焊接。也可将格栅支撑脚用膨胀螺栓固定。

2.2.7控制系统

LF回转式机械格栅控含现场控制箱，在现场接入三相电源即可使用。现场电控箱上釆用就地起停控制按钮，现场电控箱上设有设备的启动、停机按钮及启动、停机、事故信号灯，为节省能耗，所有信号灯都采用节能型，在电控箱内设有电动机保护器。控制柜可考虑到全厂PLC系统与电控箱的连接，由电控箱反映设备运行信号送至控制室，同时由PLC接到电控箱的控制信号控制格栅的开停机，本电控箱不锈钢外壳，室外防雨。

3.产品特色

＞耙齿材质尼龙或者不锈钢SS304,总价不变；

＞标配优质减速机，电机

＞安装角度可微调；

＞机械、电器双重过载保护；

＞自控优化，间歇性运行；

＞自净刷，防止齿耙堵塞；

＞出渣口贴心设置，卫生整洁；

＞关键部位防水性设计；
